定义图框

  • 默认命令: TK
  • 完整命令: MU_TK

功能说明

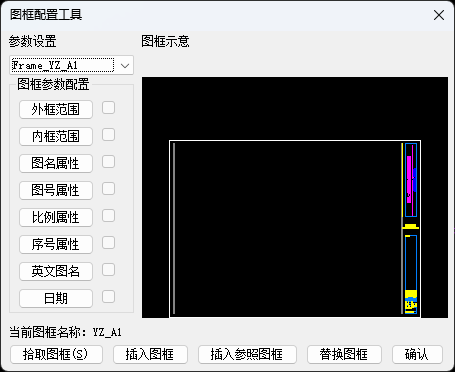

定义图框工具，用于图框定义和管理。支持图框选择、边界设置和插入图框。 alt text

操作方法

  1. 输入TK命令，点击拾取图框
  2. 选择已有的图块图块
  3. 设置图框外框范围和内框范围
  4. 点击图名属性、图号属性、比例属性、序号属性等在图框相应的位置框选自动生成属性文字。
  5. 点击确定插入图框可插入普通图框属性图块
  6. 点击插入参照图框可自动将属性块内部的嵌套图块自动保存到当前目录，并以参照的形式插入到当前图中。

参数说明

  • 支持对象：图框
  • 图框列表：从配置文件读取
  • 边界设置：设置图框边界
  • 插入方式：插入/XREF

注意事项

  1. 支持图框选择和设置
  2. 自动创建图框目录
  3. 支持图纸空间和模型空间
  4. 记忆上次设置
