视口颜色

• 默认命令: VB
• 完整命令: MU_VB

功能说明

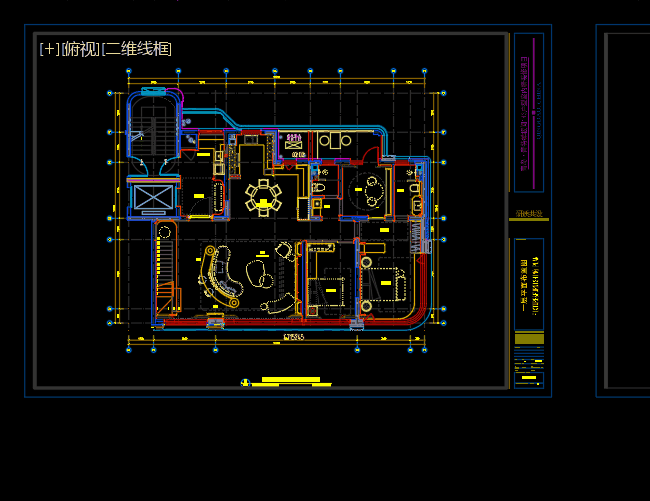

这是修改视口内对象颜色的工具，输入命令后弹出对话框，确定后选择视口内对象，将视口内对象颜色更改为设置中的样式，所有设置仅当前视口有效。

怎么用

修改视口颜色

1. 输入 VB 命令
2. 弹出视口显示设置对话框
3. 设置视口属性和对象属性
4. 点「确定」
5. 选择视口内的对象
6. 自动应用设置的颜色和样式

参数说明

参数	说明
修改视口颜色	勾选后修改视口颜色，可点击色块选择颜色
修改视口线型	勾选后修改视口线型，如 DASH 等
修改线型比例	勾选后修改线型比例值

功能特点

• 单独设置：每个视口可独立设置
• 仅当前有效：设置只影响当前视口
• 灵活控制：可设置颜色、线型、比例
• 批量修改：可一次性修改多个对象

使用场景

• 区分不同视口的显示效果
• 突出显示特定视口内容
• 调整视口内对象的视觉效果
• 出图时需要不同的显示样式

注意事项

• 设置仅对当前视口有效
• 需要选择视口内的对象
• 修改的是显示效果，不改变对象实际属性
