拆建墙体
- 默认命令:
CQ - 完整命令:
MU_CQ
功能说明
这是快速生成拆建墙体图的工具，用户有原建筑平面和方案平面布置图，一键绘制出拆除墙体图、新建墙体图。
怎么用
生成拆建图
- 输入

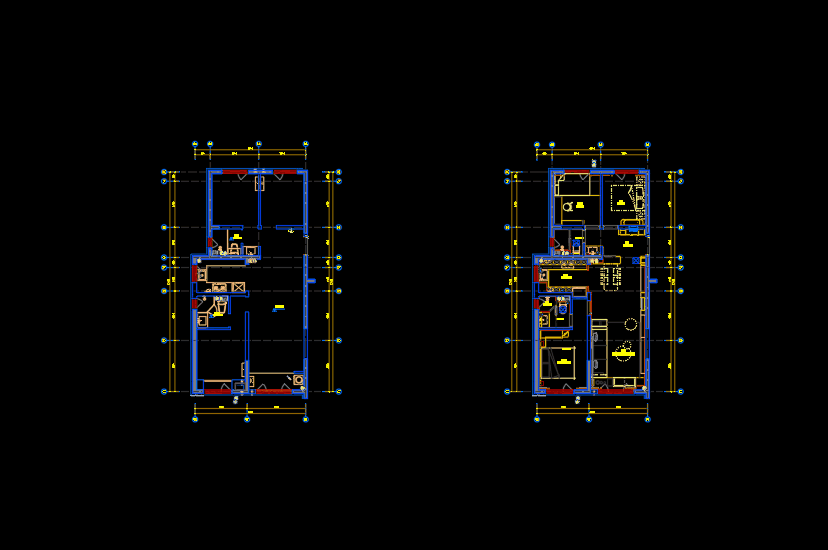

CQ命令 - 框选原始平面布置图
- 指定原始平面基点
- 框选方案平面布置图
- 指定方案平面布置图基点
- 自动对比完成拆建图纸
功能特点
- 一键生成：自动对比两张图纸
- 智能识别：自动识别拆除和新建墙体
- 基点定位：通过基点精确定位对比
- 高效准确：省时省力，避免手动绘制
使用场景
- 改造项目拆除墙体图
- 新建墙体位置图
- 方案对比分析图
- 施工图拆建标注
注意事项
- 确保原始平面图和方案平面图图层清晰
- 基点选择要准确，影响对比结果
- 生成后检查拆除和新建墙体是否正确
