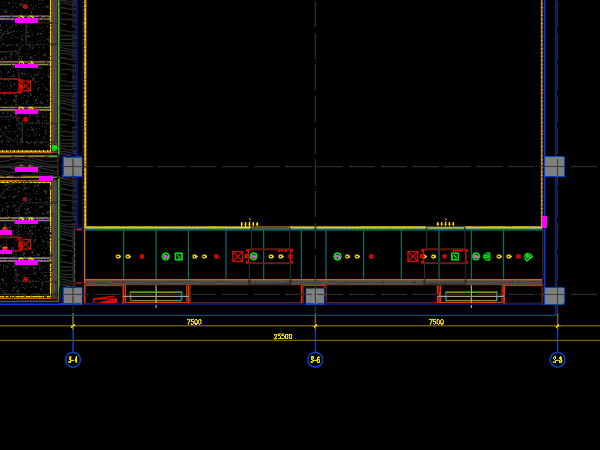

灯具编号

  • 默认命令: DBH
  • 完整命令: MU_DBH

alt text

功能说明

这是强大的灯具管理系统，支持 Excel 导入、自动识别灯具参数、批量生成灯具编号、自动生成图例表等功能，大幅提升灯具标注效率。

核心功能

功能 1：Excel 导入

  • 点击「EXCEL 导入」，自动识别 Excel 里的灯具信息
  • 自动抓取灯具参数并列表格
  • 支持多种灯具参数（编号、名称、功率、光速角、色温、尺寸等）

功能 2：智能选择灯具

  • 双击表格内的任意灯具
  • 框选天花图的灯具（可盲选）
  • 只会选中天花灯具图层、天花灯带图层
  • 可在设置中自定义选定图层

功能 3：生成灯具编号

  • 选择灯具后直接生成灯具编号
  • 编号自动关联灯具参数
  • 支持批量编号

功能 4：生成图例表

  • 点击「生成图例」直接生成精美的图例表
  • 图例表包含所有灯具参数
  • 自动排版，美观规范

怎么用

导入灯具参数

  1. 输入 DBH 打开灯具参数管理系统
  2. 点击「EXCEL 导入」
  3. 选择灯具参数 Excel 文件
  4. 自动导入并显示灯具列表

生成灯具编号

  1. 在表格中双击要编号的灯具
  2. 框选天花图中的灯具
  3. 自动选中灯具图层上的对象
  4. 点击「灯具编号」生成编号

生成图例表

  1. 勾选「输出图例」
  2. 设置图例分栏数
  3. 点击「输出图例」
  4. 自动生成图例表

界面说明

顶部按钮

  • EXCEL 导入：从 Excel 文件导入灯具参数
  • CAD 导入：从 CAD 图纸导入灯具参数
  • 导出：导出灯具参数表
  • 导入设置：设置导入选项
  • 编号设置：设置编号规则
  • 清空表格：清空当前灯具列表

灯具参数表格

列名 说明
编号 灯具编号（如 R01-1、DM01 等）
名称 灯具名称（如嵌入式射灯、地埋灯等）
功率 灯具功率（如 1W、7W、5.6W 等）
光速角 光束角度（如 36°、15°、120°等）
色温 色温值（如 3500K、3000K、4000K 等）
开孔尺寸 开孔直径或尺寸
外观尺寸 灯具外观尺寸
显色性 显色指数（如 Ra≥95、Ra≥90 等）
使用部位 灯具使用位置说明

底部设置

  • 统计灯具信息：勾选后统计灯具数量信息
  • 输出图例：勾选后生成图例表
  • 图例分栏：设置图例分栏数量
  • 输出图例：生成图例表按钮
  • 灯具编号：生成灯具编号按钮

功能特点

  • Excel 导入：快速导入灯具参数
  • 智能选择：自动识别灯具图层
  • 批量编号：一次性生成多个编号
  • 自动图例：自动生成美观图例表
  • 参数齐全：支持完整灯具参数管理

使用场景

  • 天花灯具编号标注
  • 灯具图例表生成
  • 灯具参数管理
  • 照明施工图绘制

注意事项

  • Excel 文件格式要规范
  • 确保灯具图层设置正确
  • 编号前检查灯具参数是否准确
  • 图例表生成后检查排版是否美观
